Введение
Проект электроснабжения — это не просто комплект чертежей, а документ, от которого напрямую зависит безопасность, энергоэффективность и долговечность эксплуатации здания или сооружения. Для частных домов, производственных цехов, складов, офисов и торговых центров корректно разработанный проект — обязательная основа безаварийной работы, перейдите по ссылке что бы получить более подробную информацию.
В последние годы, на фоне роста энергопотребления и появления сложного оборудования, требования к электробезопасности и качеству проектных решений ужесточились. Ошибка на этапе проектирования способна привести не только к сбоям в работе техники, но и к короткому замыканию, пожару или полному выходу из строя дорогостоящего оборудования.
Типичные проблемы, с которыми сталкиваются заказчики:
- неясное распределение нагрузок — сеть «просаживается» при пуске мощных потребителей;
- несоответствие кабелей и автоматов фактической нагрузке;
- отсутствие защитных устройств (УЗО, дифференциальные автоматы);
- перегрев электрощитов при недооценённом расчёте мощности;
- сложности при подключении к сетям из-за отсутствия согласований.
Грамотно подготовленный проект электроснабжения решает эти проблемы ещё до начала монтажных работ. Его цель — обеспечить надёжную, безопасную и экономичную эксплуатацию всех электросистем на объекте.
Базовые понятия и критерии выбора
Чтобы понимать, как оценивать проект и его качество, важно разбираться в нескольких ключевых терминах.
| Понятие | Простое объяснение | Почему важно |
|---|---|---|
| Электроприёмник | Любое устройство, которое потребляет электроэнергию (светильник, насос, станок) | От правильного расчёта их количества и мощности зависит общая нагрузка |
| Суммарная мощность (кВт) | Сумма всех потребляемых мощностей с учётом коэффициентов одновременности | Определяет выбор кабелей, автоматов и трансформаторов |
| Категория надёжности | Уровень резервирования электроснабжения (I, II, III категории) | Влияет на наличие резервных источников питания |
| Система заземления (TN, TT, IT) | Способ соединения нулевых и защитных проводников | От неё зависит безопасность при утечках тока |
| Токовая защита | Устройства, предотвращающие перегрузку и короткое замыкание | Защищает кабели и оборудование от повреждения |
| Коэффициент мощности (cos φ) | Отношение полезной мощности к полной | Чем выше, тем эффективнее используется энергия и меньше потери |
Как измерять и проверять:
- Сверяйте расчётную мощность с паспортами оборудования.
- Проверяйте категорию надёжности: если объект важен (медучреждение, серверная, насосная), должен быть резерв.
- Оценивайте, заложены ли в проекте устройства защитного отключения и молниезащиты.
Подходы и решения
Существует два основных подхода к разработке проекта электроснабжения: типовой и индивидуальный. Выбор зависит от назначения объекта, бюджета и сроков.
Вариант 1. Типовой проект
Когда подходит:
- Для небольших объектов (дом, офис, павильон) со стандартными нагрузками.
- Когда требования электроснабжающей компании предсказуемы.
Преимущества:
- Быстрая разработка и согласование.
- Низкая стоимость.
- Подходит для стандартных подключений до 50 кВт.
Ограничения:
- Нет учёта специфики оборудования или архитектуры.
- Ограниченные возможности модернизации.
Риски:
- При добавлении новых потребителей сеть может перегрузиться.
- Возможны несоответствия с фактической схемой строительства.
Вариант 2. Индивидуальный проект
Когда подходит:
- Для производственных, коммерческих, многоквартирных и энергоёмких объектов.
- Если требуется резервное питание, автоматизация, точное управление нагрузками.
Преимущества:
- Учитывает все особенности: климат, нагрузки, перспективу роста.
- Возможность интеграции систем безопасности, генераторов, АВР (автоматического ввода резерва).
- Экономия на эксплуатации: оптимальные кабели, меньше потерь энергии.
Ограничения:
- Более высокая цена и срок проектирования.
- Необходимость детальных исходных данных.
Риски:
- Ошибки в исходных данных (например, недооценка нагрузки) снижают точность расчётов.
- Зависимость от квалификации проектировщика.
Критерии выбора между вариантами
Чек-лист оценки перед заказом проекта:
- Назначение объекта — бытовое, коммерческое, промышленное.
- Планируемая мощность — до 50 кВт или выше.
- Количество потребителей — простая сеть или множество контуров.
- Требования к надёжности — есть ли критически важное оборудование.
- Бюджет на проектирование и монтаж.
- Наличие резерва по мощности (10–20 %) для развития.
- Планы по подключению к внешним сетям и тип узла учёта.
Пошаговая инструкция внедрения
Подготовка: данные, ресурсы, роли
- Сбор исходной информации: площадь, назначение помещений, мощность оборудования.
- Технические условия (ТУ) от энергоснабжающей организации.
- Определение ответственных лиц: заказчик, проектировщик, проверяющий инженер.
- Определение категории надёжности.
- Формирование бюджета и графика проектных работ.
Исполнение: этапы 1–5 с контрольными точками
- Разработка схемы электроснабжения — план распределения нагрузок, щитов, линий.
- Расчёт токов и подбор кабельных сечений — предотвращает перегрев и потери.
- Проектирование систем заземления и молниезащиты.

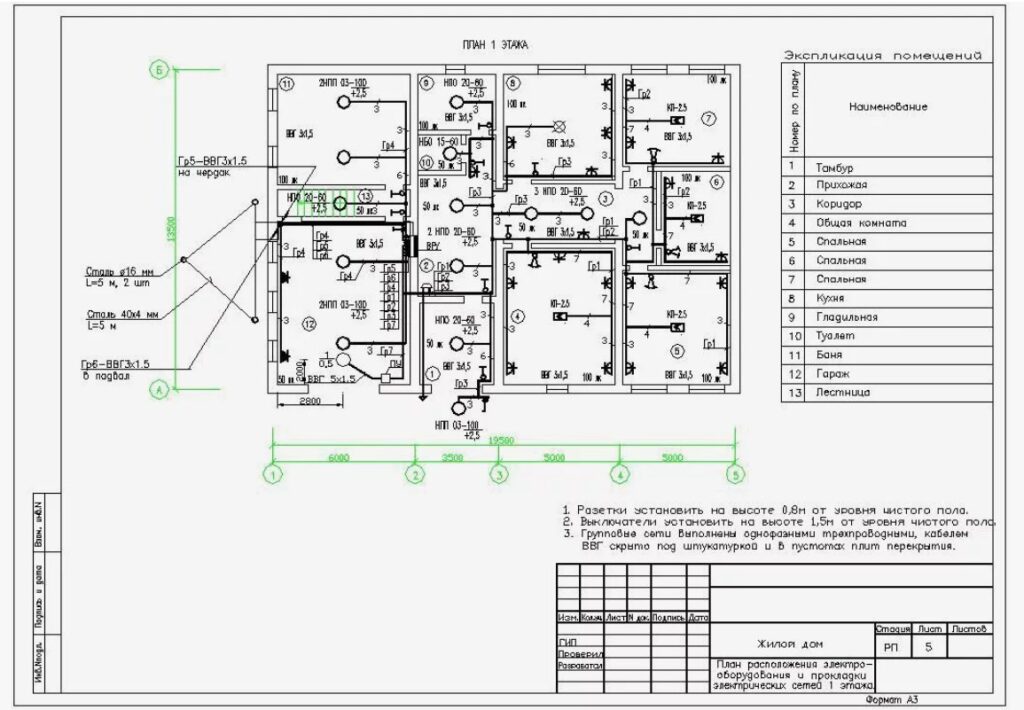

- Подготовка однолинейных схем, планов трасс, спецификаций оборудования.
- Согласование и утверждение проекта в сетевой компании или экспертизе.
Контрольные точки:
- Сверка мощностей с техническими условиями.
- Проверка соблюдения ПУЭ (Правил устройства электроустановок).
- Подтверждение безопасности токовой защиты.
Оценка результатов
Основные метрики:
- Соответствие фактических параметров расчётным (напряжение, токи).
- Отсутствие аварийных отключений при тестировании.
- Правильная работа защитных устройств.
- Энергопотери в пределах допустимых норм (< 5 %).
Кейсы или микро-примеры
Пример 1. Складской комплекс с холодильным оборудованием
Исходные данные: 1200 м², нагрузка 150 кВт, постоянная работа компрессоров.
Действия: разработан индивидуальный проект с резервным вводом 100 кВт и системой АВР.
Результат: бесперебойная работа при пиковых нагрузках, снижение потерь энергии на 12 %.
Пример 2. Частный дом с солнечными панелями
Исходные данные: 15 кВт общей мощности, установка инвертора и аккумуляторного блока.
Действия: выполнен проект с учётом резервного источника и автоматического переключения.
Результат: объект автономен до 6 часов при отключении сети, экономия электроэнергии — до 20 %.
Мы более 13 лет занимаемся проектированием и внедрением инженерных систем, включая электроснабжение, и видим, что большинство ошибок устраняется именно на этапе грамотного проекта.
Частые ошибки и как их избежать
- Отсутствие ТУ на подключение — проект без официальных данных может быть не принят.
Решение: всегда запрашивайте технические условия до начала. - Недооценка нагрузки — из-за этого кабели перегреваются.
Решение: применять коэффициенты одновременности и запас 10–20 %. - Ошибки в заземлении — отсутствие контура или неверное сечение проводника.
Решение: проверка сопротивления заземления по нормам ПУЭ. - Неверный выбор автоматики — автоматы не выдерживают пусковых токов.
Решение: учитывать пусковые токи при подборе защитных устройств. - Игнорирование резервирования — одна линия питания без дублирования.
Решение: предусмотреть резерв или генератор для критических систем. - Неполная документация — отсутствие спецификаций и схем.
Решение: проект должен содержать все чертежи, расчёты и пояснительную записку. - Отсутствие авторского надзора — монтажники вносят изменения «на месте».
Решение: проектировщик должен участвовать в приёмке.
Мини-FAQ
1. Можно ли обойтись без проекта электроснабжения?
Нет. Даже для частного дома это обязательная часть ввода в эксплуатацию. Без проекта невозможно корректно подобрать кабели, автоматы и заземление.
2. Сколько длится разработка проекта?
От 1 до 6 недель, в зависимости от сложности и объёма исходных данных. Согласование может занять дольше.
3. Когда проект нужно актуализировать?
При изменении мощности, планировки или оборудования. Раз в 5–7 лет проект желательно проверять на соответствие актуальным нормам.
